● Produktbilder

Titta på några bilder om 5 kW solenergisystem

● Teknisk beskrivning av5KW Off Grid Lighting Power

Systemets grundläggande information	Inverterare: 5000w
Systemets grundläggande information	Tillåtet max belastningar Power: 6kva
Solpanel	BR-P260W poly kristallin solpanel	Antal
	Anslutningsmetod: 3 strängar x 6 paralleller
	PV -paneler Power Generation: 18,7KWH
	Storlek: 164099235mm	18st
	Terminalblock: IP65 med MC4 -kontakt	18st
PV Combiner Box	BR6-2	Antal
	6 ingångar, 2 utgångar	1 st
	6 ingångar, 2 utgångar	1 st

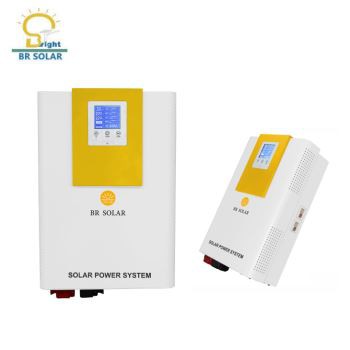

Inverterare	5kW/48V inverterare	Antal
	DC48V-AC240V	1 st
	Inklusive anslutningskabel till batteriet
	AC Input & AC -utgång: 240VAC.
	Support Grid/Diesel Input.
	Pure Sine Wave.LCD -skärm, intelligent fläkt
Kontroller
	60A 48V design	2st
	Med temperaturkompensation
	Skydd av överladdning, överutgift,
	Överbelastning av LCD -skärm
Gelbatteri	Kapacitet: 150AH/12V	Antal
Panelhylla
	Q235B stål, het galvaniserad	Enskild
Anslutning		Antal
	Mc4	6Par
Kablar	Kabel och beslag	Antal
	4mm²*200 m kabel (panel-kombinationslåda)	Enskild
	16mm²*20M BVR -kablar (Controller to Battery)
	10mm²*20M BVR -kablar (PV -kombinationsbox till Controller)
	Batterilanslutning av kablar 8 st
Brytare	2P 63A	Enskild

1. Tekniska specifikationer --- 260W Solpanel (poly)

Produktnamn:	260watt solpanel
Modellnummer:	BR-P260W
Standard:	TUV, IEC, CE & EN, ROHS, ISO9001, SONCAP, SASO, PVOC
Ursprungsort:	Porslin
Solcellspec:	Poly kristallina kiselceller
Specifikationer:	PV -modul med 260W maximal effekt
Max. systemspänning:	1000V DC
Krafttolerans:	0%-3%
Yta max. Lastkapacitet:	70 m/s (200 kg/kvm)
Mått:	*1640mm 992mm* 35mm**
Vikt:	18,6 kg
CBM:	0.065
Elektriska egenskaper:		Bild
Öppen kretsspänning (V):	42.6V
Kortslutningsström (a):	7.93A
Max. kraftspänning (V):	35.8V
Max. effektström (a):	7.26A
Celleffektivitet (%):	Större än eller lika med 19%
Moduleffektivitet (%):	Större än eller lika med 17%
Ff (%):	70-72%
Förhållanden (STD):
Bestrålning:	1000W/M2
Temperatur:	25 grader
Absolut maximalt betyg:
Driftstemperatur:	-40 examen till +85 grad
Kopplingsbox	TUV-certifierad, MC4-kontakt, vattenskydd.
Glas	Högöverföring, lågt järntempererat glas.
Garanti	Full effekt i 10 år, 90% kraftuttag under 12 år, 80% under 25 år. (Livslängd: 20-25 år) Hög tillförlitlighet med 3% kraftutgångstolerans är tillåtet.

Om du vill veta mer om panelen, klicka här.

【https://www.brsolar.net/soalr-panel/】

2. PV -kombinationsbox

3. Tekniska specifikationer --- 5 kW inverterare.

Om du vill veta mer om inverteraren, klicka här.

【Interver för solhemssystem】

4. Tekniska specifikationer --- 60A 48V Solar MPPT Controller

Den främre bilden	Strukturbild

Om du vill veta mer om styrenheten, klicka här.

【Controller för solhemssystem】

5. 12 V 150AH Solar Gelled Battery

Om du vill veta mer om batteriet, klicka här.

【Batteri för solhemssystem】

● Applikationsscenario

3KW från Grid SoALR -systemet används ofta på följande platser:

(1) mobil utrustning som husbilar och fartyg;

(2) som används för civilt och civilt liv i avlägsna områden utan elektricitet, såsom platåer, öar, pastorala områden, gränsposter etc., såsom belysning, tv -apparater och bandspelare;

(3) Hemtaket på taknätkopplad kraftproduktionssystem;

(4) fotovoltaisk vattenpump för att lösa dricka och bevattning av djupa vattenbrunnar i områden utan elektricitet;

(5) Transportfält. Som Beacon Lights, Signal Lights, High-Altitude Hinder Lights, etc.

(6) Kommunikations- och kommunikationsområden. Solar obevakad mikrovågsrelästation, optisk kabelunderhållsstation, sändning och kommunikation av strömförsörjningssystem, fotovoltaiksystem på landsbygden, fotovoltaisk system, liten kommunikationsmaskin, soldat GPS -strömförsörjning osv .;
